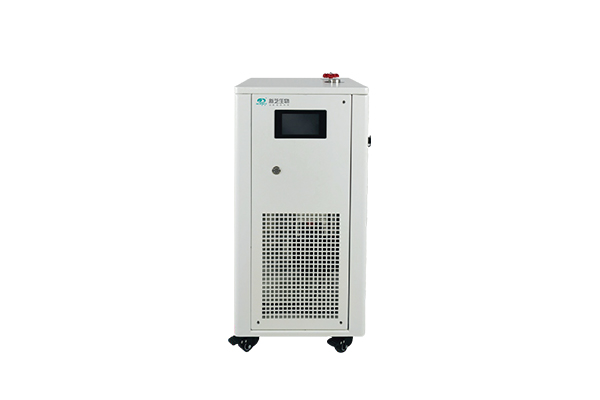

加热控温系统(50℃～200℃)

加热控温系统(50℃～200℃)

新芝50℃~200℃系列加热控温系统设备，具有广泛的温度控制规模50~200℃，循环泵流量可达10~250L/min，循环泵压力规模为1.5~2.5bar，配备DN15~DN50的尺度接口，功率规模从2.5~98kW，以适应差异的应用需求。目前本系列产物共有10个型号，整机重量和外形尺寸巨细纷歧，旨在为用户提供灵活多样的选择，此外也可按客户要求定制化生产。

立即询价 在线咨询 电话咨询
分享：
扫码分享

产物说明

　　新芝太阳成生产销售的加热控温系统性能卓越，具备高精度智能温度控制，温控规模从50℃至350℃，可满足多数企业的恒温控制需求。该设备的控温精度高达±0.5℃，加热功率从0.6kW至95kW均有对应型号产物供应。

事情原理

事情原理

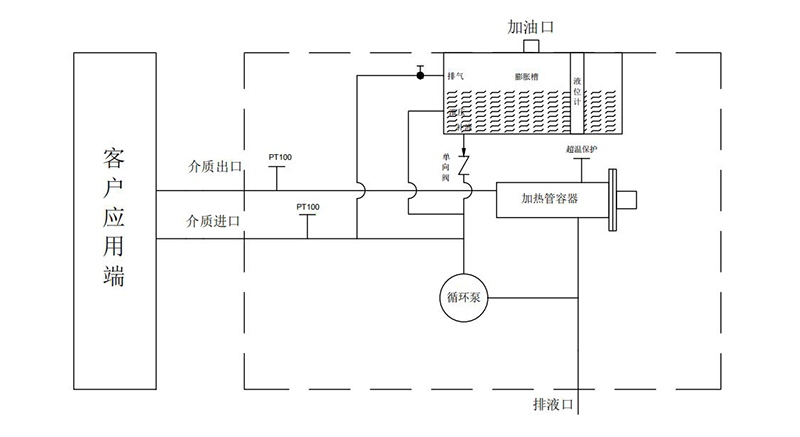

　　加热控温装置由循环泵、加热管、冷却换热器、电磁阀、膨胀容器、气液疏散器、泄压管、排气阀、传感器、介质压力表、控制器等部件组成。接纳精密设计，通过一系列协调事情部件，实现对目标介质的精确温度调控。

产物特点

　　· 控制系统：PID�：刂�

　　· 导热介质温控精准度：±0.5℃

　　· 反映物料温控精准度：±1℃

　　· 外壳材质：冷轧钣喷塑

　　· 通信协议：MODBUS RTU 协议 RS 485接口

　　· 外壳材质：冷轧钣喷塑

　　· 介质温度规模：50℃～200℃

　　· 操作面板：7英寸彩色触摸屏，温度曲线显示、纪录

　　· 控温工具：物料温度控制与导热介质出口温度控制可自由选择

　　· 温差控制：反映釜夹套温度与物料温度的温差可控制、可设定

　　· 法式编辑：可体例5条法式，每条法式可体例30段步骤

　　· 温度反馈：设备导热介质 本机温度、出口温度、反映器物料温度（外接温度传感器）三点温度PT100

　　· 宁静掩护：具有自我诊断功效;冷冻机过载掩护、高压压力开关、过载继电器、热掩护装置、低液位掩护、高温掩护 传感器故障掩护等多种宁静保障功效

　　· 密闭循环系统：整个系统为全密闭系统，高温时不会有油雾、低温不吸收空气中水份，系统在运行中不会因为高温使压力上升，低温自动增补导热介质

应用领域

　　yyly01

加热控温设备在种种行业中发挥着重要作用，包罗食品饮料、高校实验室、科学研究所、汽车制造、太阳成制药、石油化工、农业、航空航天、半导体和电子测试等行业领域。

正压防爆/隔离防爆

　　关于正压防爆

　　本产物中的?冷型型号均可定 EXPXdmbIBT4，EXPXdmbiCt4

　　它是凭据国家尺度GB3836.5-2004(爆炸性?体情况?电?设备正压型“ p”)设计制造、检验。可?泛?于?油、化?医药等具有爆炸性?体、 粉尘的危险场所。防爆标志为Expxdmb lCT4。防爆及格证号:GYB091118。

　　正压柜通过防爆控制箱内的智能控制系统与压?控制系统匹配将洁净宁静的压缩空?引?正压腔，使正压腔内形成微正压，阻?外界危险?体、粉尘的进?，到达防爆的?的。该产物具有智能集中控制、液晶?字显?、?动换?、延时?动供电、失压补?、故障报警及危险时?动切断电源等功效。

　　结构概述

　　正压柜由正压腔和控制腔两部门组成，正压腔?于安装种种?防爆的仪表或电器，控制腔由防爆控制箱及压?控制系统组成。正压柜外壳采? 2~3mm的冷轧钢板焊接?成，通?管道采?镀锌钢管，进出电缆采?穿板管接头和电缆引?压紧装置。前?设置玻璃显?窗，显?仪表及指?灯等内容。

　　宁静指标

　　a.柜内内正压值?于280Pa?动排? b.柜内正压值?于80Pa?于50Pa时，?动报警 c.柜内正压值?于50Pa，?动切断电源。

　　事情原理

　　压柜?作原理，外界220伏流引?防爆控制箱后，按下“起动钮”，电磁闻4励磁将进?管道开通，压缩空?经过滤减压后进?正压腔，正压腔内的危险?体通过排?排出正压腔，待正压腔内危险?体换?宁静值时，换?结束，联锁触点?动闭合，此时正压腔内的电器、仪表?可?作。

　　正压值的调整

　　调整单向节流下规则压值调治?柄，顺时针转动正压值升?，反之正压值降低，正压值调?250Pa为宜，如果压?偏低?法调?此压?时，应查进?是否全开，正压室与外界是否密封。

　　联锁功效选择

　　正压柜在1区危险场所便?时，如果正压值?于50Pa，联锁触占须断开，如果在2区危险场所使?时，如果正压值?于50Pa，联锁触点可以不停开，但要实时处置惩罚确保压??于50Pa，此功效有拨位开关t2第3位来调整第三位在?联锁触点断开在下联锁触点不停开拨位时需在断开状态下进?。

　　正压防爆柜恒温冷却系统

　　采??冷?式，?动控制冷却?进?到系统内部空更换热器，将正压柜内部热量带?，确保正压系统内部处于恒温状态，保证内部元件宁静。

　　关于隔离防爆

　　电气柜（接纳隔爆型）

　　A 有单独的接线腔体

　　B 加热功率大于7.5kW, 有独立散热铝翅片防爆柜

　　C 电气柜接纳全铝件模具

　　D 配备防爆鼠标，用于操作7寸及以上显示屏

　　压缩机

　　A 接纳防爆型或防爆硅胶密封防爆处置惩罚

　　B 接纳接线端子封装工艺(本安)。

　　循环风机

　　A 接纳防爆型

　　B 叶片接纳铝叶片

　　循环泵接纳隔爆型电机

　　调整单向节流下规则压值调治?柄，顺时针转动正压值升?，反之正压值降低，正压值调?250Pa为宜，如果压?偏低?法调?此压?时，应查进?是否全开，正压室与外界是否密封。

　　A 加热器接纳隔爆型

　　B 温度传感器接纳隔爆型

　　C 压力传感器接纳隔爆型

　　D 种种掩护区安装在隔爆盒中

型号H25W-20H35W-20H55W-20H75W-20H100W-20H150W-20H250W-20H380W-20H600W-20H950W-20
加热功率2.5kW3.5kW5.5kW7.5kW10kW15kW25kW38kW60kW95kW
制冷能力200℃2kW3kW5.5kW7.5kW10kW15kW25kW38kW60kW95kW
100℃1.3kW2kW4kW5kW8kW12kW20kW30kW48kW76kW
65℃0.6kW1kW1.8kW2.2kW3.4kW5kW8.5kW12kW19kW30kW
循环泵流量Max10L/minMax20L/minMax35L/minMax50L/minMax50L/minMax75L/minMax110L/minMax110L/minMax250L/minMax250L/min
压力1.5bar1.5bar2bar2bar2bar2.5bar2.5bar2.5bar2.5bar2.5bar
冷却器接口DN20DN20DN20DN20DN20DN20DN20DN20DN20DN20
接口尺寸DN15DN20DN20DN20DN20DN25DN32DN32DN40DN50
外型尺寸mm350*560*750400*600*1050400*600*1050400*600*1050400*600*1050600*600*1250600*600*1250600*600*12501500*1000*16502050*1250*2050
重量35kg65kg78kg80kg88kg100kg130kg240kg360kg480kg
电源AC 220V 50HZAC 220V 50HZAC 380V 50HZAC 380V 50HZAC 380V 50HZAC 380V 50HZAC 380V 50HZAC 380V 50HZAC 380V 50HZAC 380V 50HZ
总功率2.5kW(max)3.5kW(max)5.9kW(max)8.3kW(max)10.8kW(max）15.7kW(max)26.5kW(max)39.5kW(max）63kW(max)98kW(max)

· 选配：SUS 304机箱、ExdIIBT4防爆、ExdllCT4防爆、正压防爆(正压防爆只能接纳水冷方式)
