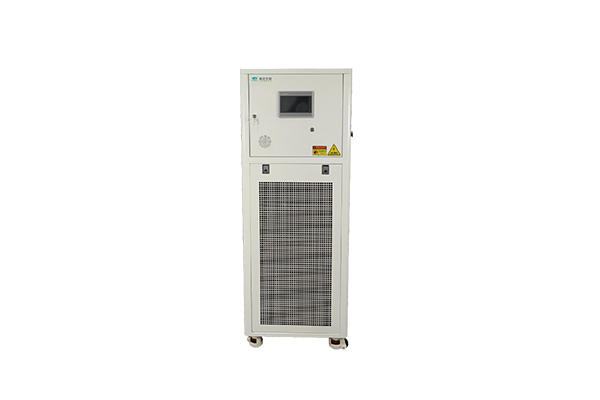

    崎岖温控温系统(-40℃～200℃)

    崎岖温控温系统(-40℃～200℃)

    新芝-40℃～200℃系列崎岖温控温系统设备。太阳成的设备能够精确控制温度，笼罩规模从-40℃到200℃，而且配备的循环泵最大流量可达20L/min至400L/min。循环泵的压力分为两种规格，划分是2.0bar和2.5bar，设备的最大总功率则在4.5kW到135kW之间。目前，太阳成为此类设备提供了10种差异的型号，以满足客户的多样化需求。各型号的外形尺寸和重量有所差异，为客户提供更多选择。此外，太阳成也提供个性化定制解决方案。

    立即询价 在线咨询 电话咨询
    分享：
    扫码分享

    产物说明

    　　新芝的崎岖温控温系统质量可靠，性能优越，具备高精度智能温度控制，温度控制规模从-120℃至350℃应有尽有，能够满足绝大部门企业的恒温控制需求。本设备控温精度高达±0.1℃，制冷功率0.25kW到95kW、加热功率2.5kW~95kW均有对应型号产物供应。

    事情原理

    事情原理

    　　崎岖温控温装置由循环泵、加热管、压缩机、冷凝器、风机、干燥过滤器、膨胀阀、蒸发器、气液疏散器、传感器、介质压力表、回热器、膨胀容器、控制器等部件组成。集成了多项先进技术，以确保在广泛的温度规模内实现卓越的温度控制性能。系统运作基于一个精细协调的制冷与加热循环，焦点部件协同事情，确保温度精准调治。

    产物特点

    　　· 控制系统：PID�：刂�

    　　· 导热介质温控精准度：±0.5℃

    　　· 反映物料温控精准度：±1℃

    　　· 外壳材质：冷轧钣喷塑

    　　· 通信协议：MODBUS RTU 协议 RS 485接口

    　　· 外壳材质：冷轧钣喷塑

    　　· 介质温度规模：-40℃～200℃(高温可扩展至250℃)

    　　· 操作面板：7英寸彩色触摸屏，温度曲线显示、纪录

    　　· 控温工具：物料温度控制与导热介质出口温度控制可自由选择

    　　· 温差控制：反映釜夹套温度与物料温度的温差可控制、可设定

    　　· 法式编辑：可体例5条法式，每条法式可体例30段步骤

    　　· 温度反�。荷璞傅既冉橹� 本机温度、出口温度、反映器物料温度（外接温度传感器）三点温度PT100

    　　· 宁静掩护：具有自我诊断功效;冷冻机过载掩护、高压压力开关、过载继电器、热掩护装置、低液位掩护、高温掩护 传感器故障掩护等多种宁静保障功效

    　　· 密闭循环系统：整个系统为全密闭系统，高温时不会有油雾、低温不吸收空气中水份，系统在运行中不会因为高温使压力上升，低温自动增补导热介质

    应用领域

    　　yyly01

    崎岖温控温设备被广泛应用于多种反映装置中，如反映釜、反映器(如微通道反映器、玻璃反映器和夹套反映器)、蒸馏系统、萃取系统等，以实现精确的制冷与加热控制。这种设备在高等院校、科研实验室、汽车制造、制药工业、石油化工、半导体及电子产物测试、太阳成化学以及航空航天等多个行业领域内发挥着重要的作用。

    正压防爆/隔离防爆

    　　关于正压防爆

    　　本产物中的?冷型型号均可定 EXPXdmbIBT4，EXPXdmbiCt4

    　　它是凭据国家尺度GB3836.5-2004(爆炸性?体情况?电?设备正压型“ p”)设计制造、检验。可?泛?于?油、化?医药等具有爆炸性?体、 粉尘的危险场所。防爆标志为Expxdmb lCT4。防爆及格证号:GYB091118。

    　　正压柜通过防爆控制箱内的智能控制系统与压?控制系统匹配将洁净宁静的压缩空?引?正压腔，使正压腔内形成微正压，阻?外界危险?体、粉尘的进?，到达防爆的?的。该产物具有智能集中控制、液晶?字显?、?动换?、延时?动供电、失压补?、故障报警及危险时?动切断电源等功效。

    　　结构概述

    　　正压柜由正压腔和控制腔两部门组成，正压腔?于安装种种?防爆的仪表或电器，控制腔由防爆控制箱及压?控制系统组成。正压柜外壳采? 2~3mm的冷轧钢板焊接?成，通?管道采?镀锌钢管，进出电缆采?穿板管接头和电缆引?压紧装置。前?设置玻璃显?窗，显?仪表及指?灯等内容。

    　　宁静指标

    　　a.柜内内正压值?于280Pa?动排? b.柜内正压值?于80Pa?于50Pa时，?动报警 c.柜内正压值?于50Pa，?动切断电源。

    　　事情原理

    　　压柜?作原理，外界220伏流引?防爆控制箱后，按下“起动钮”，电磁闻4励磁将进?管道开通，压缩空?经过滤减压后进?正压腔，正压腔内的危险?体通过排?排出正压腔，待正压腔内危险?体换?宁静值时，换?结束，联锁触点?动闭合，此时正压腔内的电器、仪表?可?作。

    　　正压值的调整

    　　调整单向节流下规则压值调治?柄，顺时针转动正压值升?，反之正压值降低，正压值调?250Pa为宜，如果压?偏低?法调?此压?时，应查进?是否全开，正压室与外界是否密封。

    　　联锁功效选择

    　　正压柜在1区危险场所便?时，如果正压值?于50Pa，联锁触占须断开，如果在2区危险场所使?时，如果正压值?于50Pa，联锁触点可以不停开，但要实时处置惩罚确保压??于50Pa，此功效有拨位开关t2第3位来调整第三位在?联锁触点断开在下联锁触点不停开拨位时需在断开状态下进?。

    　　正压防爆柜恒温冷却系统

    　　采??冷?式，?动控制冷却?进?到系统内部空更换热器，将正压柜内部热量带?，确保正压系统内部处于恒温状态，保证内部元件宁静。

    　　关于隔离防爆

    　　电气柜（接纳隔爆型）

    　　A 有单独的接线腔体

    　　B 加热功率大于7.5kW, 有独立散热铝翅片防爆柜

    　　C 电气柜接纳全铝件模具

    　　D 配备防爆鼠标，用于操作7寸及以上显示屏

    　　压缩机

    　　A 接纳防爆型或防爆硅胶密封防爆处置惩罚

    　　B 接纳接线端子封装工艺(本安)。

    　　循环风机

    　　A 接纳防爆型

    　　B 叶片接纳铝叶片

    　　循环泵接纳隔爆型电机

    　　调整单向节流下规则压值调治?柄，顺时针转动正压值升?，反之正压值降低，正压值调?250Pa为宜，如果压?偏低?法调?此压?时，应查进?是否全开，正压室与外界是否密封。

    　　A 加热器接纳隔爆型

    　　B 温度传感器接纳隔爆型

    　　C 压力传感器接纳隔爆型

    　　D 种种掩护区安装在隔爆盒中

    型号HL25W-420HL35-420HL55-420HL75-420HL100-420HL150W-420HL250W-420HL380W-420HL600W-420HL950W-420
    加热功率2.5kW3.5kW5.5kW7.5kW10kW15kW25kW38kW60kW95kW
    制冷能力200℃2.5kW3.5kW5.5kW7.5kW10kW15kW25kW38kW60kW95kW
    20℃2.5kW3.5kW5.5kW7.5kW10kW15kW25kW38kW60kW95kW
    0℃2kW3kW5kW7kW10kW15kW25kW38kW60kW95kW
    -20℃0.9kW1.5kW2.9kW4.2kW6kW11kW16kW26kW34kW50kW
    -35℃0.25kW0.45kW0.9kW1.5kW2kW3.8kW4.7kW9kW12kW18kW
    循环泵流量Max20L/minMax35L/minMax35L/minMax50L/minMax60L/minMax110L/minMax150L/minMax200L/minMax250L/minMax400L/min
    压力2bar2bar2bar2bar2bar2.5bar2.5bar2.5bar2.5bar2.5bar
    压缩机泰康/海立艾默生谷轮意大利都凌/比泽尔/富士豪
    膨胀阀丹佛斯
    导热介质接口尺寸DN15DN20DN20DN20DN25DN25DN32DN40DN40DN50
    20度冷却水需求0.6m?/h1.2m?/h1.5m?/h1.8m?/h2.6m?/h3.2m?/h7m?/h12m?/h17m?/h24m?/h
    1.5bar～4bar1.5bar～4bar1.5bar～4bar1.5bar～4bar1.5bar～4bar1.5bar～4bar1.5bar～4bar1.5bar～4bar1.5bar～4bar1.5bar～4bar
    冷却水接口尺寸G1/2G1/2G3/4G3/4G1G1DN40DN50DN65DN65
    外形尺寸mm水冷400*600*1150400*600*1150500*680*1250550*700*1600500*680*1250700*800*16501000*950*16501000*950*17502000*1250*17502000*1250*1750
    风冷400*600*1250450*650*1300 550*650*1400570*700*1550650*700*1650750*750*1800////
    重量水冷100kg135kg160kg205kg250kg280kg620kg820kg1100kg1350kg
    风冷115kg165kg285kg230kg280kg300kg////
    电源AC 220V 50HZAC 380V 50HZAC 380V 50HZAC 380V 50HZAC 380V 50HZAC 380V 50HZAC 380V 50HZAC 380V 50HZAC 380V 50HZAC 380V 50HZ
    总功率4.5kW(max)6.5kW(max)9kW(max)11.5kW(max)16kW(max）23kW(max)36kW(max)55 kW(max)89kW(max)135kW(max)

    · 选配：SUS 304机箱、ExdIIBT4防爆、ExdllCT4防爆、正压防爆(正压防爆只能接纳水冷方式)
