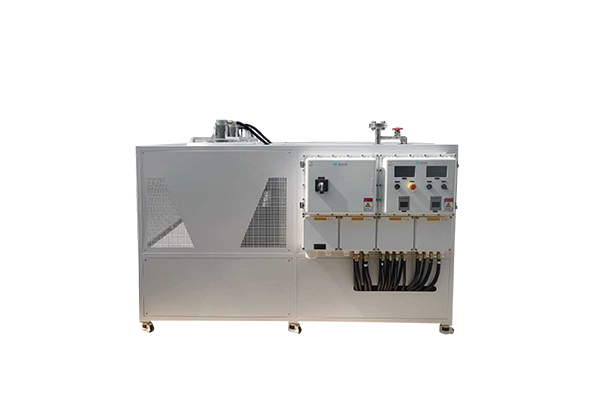

崎岖温控温系统一拖二(-25℃～200℃)

崎岖温控温系统一拖二(-25℃～200℃)

新芝-25℃至200℃规模的崎岖温控温系统一拖二设备。具备精确的温度控制功效，循环泵的最大流量可从15L/min到250L/min不等。循环泵的压力有两种规格可供选择，划分为1bar和2.5bar，设备的最大总功率介于6.2kW至230kW之间。目前，太阳成为这类设备提供了十种差异的型号，以适应客户多样化的应用需求。每个型号在尺寸和重量上有所区别，为客户提供更多的选择空间。此外，太阳成还提供个性化的定制服务，以满足特定的客户需求。

立即询价 在线咨询 电话咨询
分享：
扫码分享

产物说明

　　新芝的崎岖温控温系统质量可靠，性能优越，具备高精度智能温度控制，温度控制规模从-120℃至350℃应有尽有，能够满足绝大部门企业的恒温控制需求。本设备控温精度高达±0.1℃，制冷功率0.25kW到95kW、加热功率2.5kW~95kW均有对应型号产物供应。

事情原理

事情原理

　　崎岖温控温装置由循环泵、加热管、压缩机、冷凝器、风机、干燥过滤器、膨胀阀、蒸发器、气液疏散器、传感器、介质压力表、回热器、膨胀容器、控制器等部件组成。集成了多项先进技术，以确保在广泛的温度规模内实现卓越的温度控制性能。系统运作基于一个精细协调的制冷与加热循环，焦点部件协同事情，确保温度精准调治。

产物特点

　　· 控制系统：PID模糊控制

　　· 导热介质温控精准度：±0.5℃

　　· 反映物料温控精准度：±1℃

　　· 外壳材质：冷轧钣喷塑

　　· 通信协议：MODBUS RTU 协议 RS 485接口

　　· 外壳材质：冷轧钣喷塑

　　· 介质温度规模：-25℃～200℃(高温可扩展至250℃)

　　· 操作面板：7英寸彩色触摸屏，温度曲线显示、纪录

　　· 控温工具：物料温度控制与导热介质出口温度控制可自由选择

　　· 温差控制：反映釜夹套温度与物料温度的温差可控制、可设定

　　· 法式编辑：可体例5条法式，每条法式可体例30段步骤

　　· 温度反�。荷璞傅既冉橹� 本机温度、出口温度、反映器物料温度（外接温度传感器）三点温度PT100

　　· 宁静掩护：具有自我诊断功效;冷冻机过载掩护、高压压力开关、过载继电器、热掩护装置、低液位掩护、高温掩护 传感器故障掩护等多种宁静保障功效

　　· 密闭循环系统：整个系统为全密闭系统，高温时不会有油雾、低温不吸收空气中水份，系统在运行中不会因为高温使压力上升，低温自动增补导热介质

应用领域

　　yyly01

崎岖温控温设备被广泛应用于多种反映装置中，如反映釜、反映器(如微通道反映器、玻璃反映器和夹套反映器)、蒸馏系统、萃取系统等，以实现精确的制冷与加热控制。这种设备在高等院校、科研实验室、汽车制造、制药工业、石油化工、半导体及电子产物测试、太阳成化学以及航空航天等多个行业领域内发挥着重要的作用。

正压防爆/隔离防爆

　　关于正压防爆

　　本产物中的?冷型型号均可定 EXPXdmbIBT4，EXPXdmbiCt4

　　它是凭据国家尺度GB3836.5-2004(爆炸性?体情况?电?设备正压型“ p”)设计制造、检验。可?泛?于?油、化?医药等具有爆炸性?体、 粉尘的危险场所。防爆标志为Expxdmb lCT4。防爆及格证号:GYB091118。

　　正压柜通过防爆控制箱内的智能控制系统与压?控制系统匹配将洁净宁静的压缩空?引?正压腔，使正压腔内形成微正压，阻?外界危险?体、粉尘的进?，到达防爆的?的。该产物具有智能集中控制、液晶?字显?、?动换?、延时?动供电、失压补?、故障报警及危险时?动切断电源等功效。

　　结构概述

　　正压柜由正压腔和控制腔两部门组成，正压腔?于安装种种?防爆的仪表或电器，控制腔由防爆控制箱及压?控制系统组成。正压柜外壳采? 2~3mm的冷轧钢板焊接?成，通?管道采?镀锌钢管，进出电缆采?穿板管接头和电缆引?压紧装置。前?设置玻璃显?窗，显?仪表及指?灯等内容。

　　宁静指标

　　a.柜内内正压值?于280Pa?动排? b.柜内正压值?于80Pa?于50Pa时，?动报警 c.柜内正压值?于50Pa，?动切断电源。

　　事情原理

　　压柜?作原理，外界220伏流引?防爆控制箱后，按下“起动钮”，电磁闻4励磁将进?管道开通，压缩空?经过滤减压后进?正压腔，正压腔内的危险?体通过排?排出正压腔，待正压腔内危险?体换?宁静值时，换?结束，联锁触点?动闭合，此时正压腔内的电器、仪表?可?作。

　　正压值的调整

　　调整单向节流下规则压值调治?柄，顺时针转动正压值升?，反之正压值降低，正压值调?250Pa为宜，如果压?偏低?法调?此压?时，应查进?是否全开，正压室与外界是否密封。

　　联锁功效选择

　　正压柜在1区危险场所便?时，如果正压值?于50Pa，联锁触占须断开，如果在2区危险场所使?时，如果正压值?于50Pa，联锁触点可以不停开，但要实时处置惩罚确保压??于50Pa，此功效有拨位开关t2第3位来调整第三位在?联锁触点断开在下联锁触点不停开拨位时需在断开状态下进?。

　　正压防爆柜恒温冷却系统

　　采??冷?式，?动控制冷却?进?到系统内部空更换热器，将正压柜内部热量带?，确保正压系统内部处于恒温状态，保证内部元件宁静。

　　关于隔离防爆

　　电气柜（接纳隔爆型）

　　A 有单独的接线腔体

　　B 加热功率大于7.5kW, 有独立散热铝翅片防爆柜

　　C 电气柜接纳全铝件模具

　　D 配备防爆鼠标，用于操作7寸及以上显示屏

　　压缩机

　　A 接纳防爆型或防爆硅胶密封防爆处置惩罚

　　B 接纳接线端子封装工艺(本安)。

　　循环风机

　　A 接纳防爆型

　　B 叶片接纳铝叶片

　　循环泵接纳隔爆型电机

　　调整单向节流下规则压值调治?柄，顺时针转动正压值升?，反之正压值降低，正压值调?250Pa为宜，如果压?偏低?法调?此压?时，应查进?是否全开，正压室与外界是否密封。

　　A 加热器接纳隔爆型

　　B 温度传感器接纳隔爆型

　　C 压力传感器接纳隔爆型

　　D 种种掩护区安装在隔爆盒中

型号HL25-220-2THL35-220-2THL55-220-2THL75-220-2THL100-220-2THL150-220-2THL250-220-2THL380-220-2THL600-220-2THL950-220-2T
加热功率2.5kW3.5kW5.5kW7.5kW10kW15kW25kW38kW60kW90kW
制冷能力200℃2.5kW3.5kW5.5kW7kW10kW15kW25kW38kW60kW90kW
100℃2.5kW3.5kW5.5kW7kW10kW15kW25kW38kW60kW90kW
20℃2kW3kW5kW6kW8.5kW11kW18kW26kW42kW68kW
-5℃1.5kW2.5kW3kW5kW7kW7.5kW13kW18kW30kW50kW
-20℃1kW1.6kW2kW3kW3.6kW4.5kW7.5kW11kW18kW26kW
循环泵流量Max15L/minMax15L/minMax35L/minMax50L/minMax50L/minMax110L/minMax110L/minMax50L/minMax250L/minMax250L/min
压力1bar2.5bar2.5bar2.5bar2.5bar2.5bar2.5bar2.5bar2.5bar2.5bar
压缩机思科普艾默生谷轮意大利都凌/比泽尔/富士豪
膨胀阀丹佛斯
导热介质接口尺寸DN15DN20DN20DN25DN25DN25DN32DN40DN50DN50
20度冷却水需求0.7m?/h1.2m?/h1.4m?/h1.7m?/h2.1m?/h5.5m?/h9m?/h12m?/h20m?/h30m?/h
1.5bar～4bar1.5bar～4bar1.5bar～4bar1.5bar～4bar1.5bar～4bar1.5bar～4bar1.5bar～4bar1.5bar～4bar1.5bar～4bar1.5bar～4bar
冷却水接口尺寸DN15DN20DN20DN20DN25DN25DN32DN40DN50DN50
外形尺寸mm水冷500*680*1250500*680*1450 700*800*16501000x950x16501000x950x16502000*1250*17502000*1250*17502300x1450x17502300x1450x17502300x1450x1750
风冷550*650*1400550*700*1600750*750*1800///////
重量水冷180kg245kg300kg360kg400kg680kg850kg1120kg1550kg1880kg
风冷205kg280kg340kg///////
电源AC 220V 50HZAC 380V 50HZAC 380V 50HZAC 380V 50HZAC 380V 50HZAC 380V 50HZAC 380V 50HZAC 380V 50HZAC 380V 50HZAC 380V 50HZ
总功率6.2kW(max)10.5kW(max)15kW(max)21kW(max)28.5kW(max）40kW(max)65kW(max)95kW(max）150kW(max)230kW(max)

· 选配：SUS 304机箱、ExdIIBT4防爆、ExdllCT4防爆、正压防爆(正压防爆只能接纳水冷方式)
